Cosa significano corrente e tensione nominali per un interruttore? Può essere utilizzato con carichi più elevati?

Se state progettando un elettrodomestico o un dispositivo elettronico, probabilmente avrete visto valori nominali come 5A 125V AC o 3A 250V AC sulla scheda tecnica di un interruttore.

Ma cosa significano realmente questi numeri? E soprattutto – È possibile utilizzare un interruttore con un carico superiore alla sua potenza nominale?

In questo articolo spiegheremo i principi di base delle caratteristiche elettriche degli interruttori e perché superarle non è mai una buona idea.

1. Che cos'è la corrente nominale?

La corrente nominale (solitamente in ampere, A) è la corrente continua massima che un interruttore può trasportare e interrompere in sicurezza in determinate condizioni.

• Se la corrente effettiva supera la corrente nominale, i contatti interni potrebbero surriscaldarsi, generare archi elettrici eccessivi o addirittura saldarsi tra loro.
• Valori nominali comuni per i nostri interruttori: 0,5 A, 1 A, 3 A, 5 A, 10 A, 16 A, ecc.

2. Che cos'è la tensione nominale?

La tensione nominale (in volt, V) è la tensione massima L'interruttore può resistere tra i suoi contatti aperti e interrompere in modo sicuro l'apertura.

• Le tensioni nominali in corrente alternata (AC) e in corrente continua (DC) sono diverse. Un interruttore con una tensione nominale di 250 V CA può avere una tensione nominale in corrente continua molto inferiore (ad esempio 36 V CC o 48 V CC) perché gli archi elettrici in corrente continua sono più difficili da estinguere.
• L'utilizzo di un interruttore a una tensione superiore a quella nominale può provocare archi elettrici, saldatura dei contatti o persino incendi.

3. Posso utilizzare un interruttore con un carico (di corrente o tensione) superiore a quello nominale?

No. Non superare mai contemporaneamente i valori nominali di corrente e tensione.

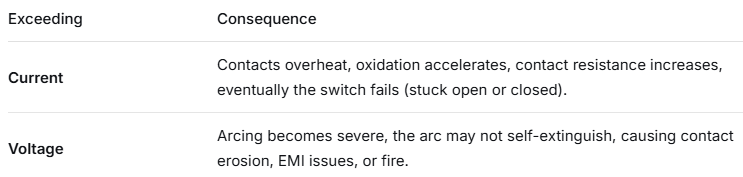

Anche il superamento di un solo parametro è rischioso. Ecco perché:

Esempio concreto : Un interruttore con una portata nominale di 3 A 250 V CA non può essere utilizzato su un carico di 10 A 250 V CA: i contatti si bruceranno rapidamente.

Inoltre, non può essere utilizzato con una tensione di 5A 125V CA, poiché la corrente è ancora superiore a 3A.

4. Che dire dell'utilizzo di un interruttore con una tensione inferiore ma una corrente più elevata?

Non è ancora consentito .

La corrente nominale rappresenta un limite assoluto, indipendentemente dalla tensione. Anche riducendo la tensione, la stessa corrente genererà lo stesso calore sulla resistenza di contatto.
Esempio: Un interruttore con una portata nominale di 1 A a 250 V CA non può gestire 2 A a 12 V CC. La resistenza di contatto e il calore generato saranno gli stessi.

5. Esiste una linea guida per la “declassificazione”?

Per applicazioni critiche per l'affidabilità (medico, automobilistico, controllo industriale), gli ingegneri spesso usano un margine di sicurezza – applicare un interruttore a non più del 70-80% della sua corrente e tensione nominali.

Esempio: Se il carico è di 2 A 125 V CA, scegli un interruttore con una potenza nominale di almeno 3 A 125 V CA o superiore.

La riduzione di potenza prolunga la durata di vita dell'interruttore e riduce il rischio di guasti.

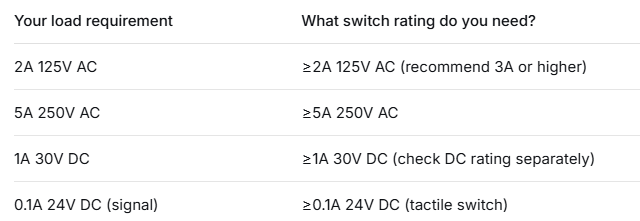

6. Riepilogo – Lista di controllo rapida

Regola d'oro: Utilizzare sempre un interruttore con specifiche tecniche. uguale o superiore a il carico massimo che si intende commutare. Non dare mai per scontato che un interruttore possa gestire di più solo perché "sembra simile".

Hai bisogno di aiuto per scegliere l'interruttore giusto?

Siamo un produttore diretto di interruttori tattili, microinterruttori e interruttori autobloccanti/non bloccanti.

Se non siete sicuri dei requisiti di tensione/corrente, inviateci semplicemente le specifiche del vostro carico (tensione, corrente, CA/CC, tipo di carico: resistivo, induttivo o capacitivo).

I nostri ingegneri vi consiglieranno l'interruttore più adatto alla vostra applicazione.
