Perché gli interruttori si guastano? Scarsa conduttività, connessione instabile e guasto del contatto: una guida completa alle domande e risposte su interruttori tattili, microinterruttori e serrature.

Introduzione

Gli interruttori tattili, i microinterruttori e gli interruttori autobloccanti (a mantenimento) sono tra i componenti di controllo più diffusi nell'elettronica di consumo, nei controlli industriali e nei sistemi automobilistici.

Tra i guasti sul campo più frequentemente segnalati ci sono: non-conduttività (circuito aperto quando dovrebbe essere chiuso), connessione scadente o instabile e guasto del contatto .

Questo articolo spiega in modo sistematico le cause profonde di questi guasti, fornisce metodi diagnostici pratici da applicare in loco e offre misure preventive e linee guida per la selezione a supporto di ingegneri e addetti agli acquisti.

I professionisti riducono il tasso di difetti e migliorano l'affidabilità del prodotto.

1. Classificazione in base alla modalità di guasto

1.1 Guasti di conduttività: nessuna conduttività, scarsa conduttività, connessione intermittente

Sintomo A: Mancanza di continuità all'azionamento (il contatto normalmente aperto non si chiude)

Cause comuni:

Ossidazione per contatto – Questa è la causa più comune. I contatti in argento esposti all'aria formano gradualmente una pellicola isolante a causa di gas contenenti zolfo o ossigeno.

Il problema diventa critico in presenza di carichi di basso livello (corrente/tensione ridotta) perché il film di ossido non può essere degradato dal segnale debole.

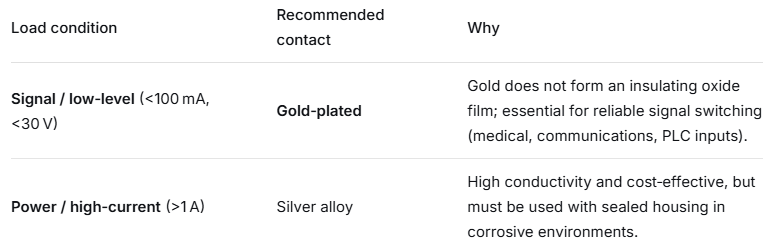

È per questo contatti placcati in oro sono obbligatori per le applicazioni a livello di segnale.

Ingresso del flusso – Durante la saldatura a onda o manuale, il flussante può penetrare nell'alloggiamento dell'interruttore attraverso piccole fessure e depositarsi sui contatti, creando uno strato isolante.

Polvere o particelle estranee – In ambienti polverosi, le particelle che penetrano nell'interruttore ostacolano il contatto tra la cupola e il terminale fisso.

Deformazione permanente o affaticamento della molla/cupola di contatto – Dopo ripetuti utilizzi, la cupola potrebbe incrinarsi o perdere la sua forza di richiamo, impedendone la corretta chiusura.

Sintomo B: Connessione instabile (segnale intermittente)

Cause comuni:

Piccola area di contatto – La cupola entra in contatto con il terminale fisso solo in un punto minuscolo, rendendo l'interruttore suscettibile a vibrazioni o lievi disallineamenti.

Vibrazione o urto – In ambienti con forti vibrazioni, i contatti possono separarsi momentaneamente. Spesso è necessaria una forza di azionamento (FO) maggiore.

Erosione da arco dovuta a disallineamento del carico – Quando si commutano carichi induttivi (motori, solenoidi) o carichi capacitivi (alimentatori, condensatori), l'arco all'apertura può bruciare la superficie di contatto, aumentando drasticamente la resistenza di contatto.

Degrado delle guarnizioni che provoca infiltrazioni di umidità Anche gli interruttori con grado di protezione IP possono perdere la loro tenuta se il rivestimento in gomma è danneggiato o se il montaggio non è corretto. L'umidità, mescolata al carbonio generato dall'arco elettrico, crea uno strato isolante.

Cause comuni:

Ossidazione da contatto grave – L'esposizione prolungata ad aria umida o inquinata crea uno spesso strato di ossido che richiede una forza elevata per essere temporaneamente rimosso.

Detriti estranei che bloccano – Polvere o residui appiccicosi all'interno dell'interruttore impediscono il movimento della cupola.

• Sintomo A: Click tattile ridotto o assente – Solitamente indica affaticamento del metallo della cupola/molla. L'interruttore potrebbe ancora condurre, ma la mancanza del "clic" è un segnale premonitore di un guasto imminente.
• Sintomo B: L'interruttore non ritorna dopo il rilascio – Causato da inceppamenti meccanici (particelle, flusso viscoso) o da una corsa eccessiva che deforma plasticamente la molla. Verificare anche la geometria dell'attuatore.
• Sintomo C: Corsa insufficiente per azionare l'interruttore – L'attuatore esterno offre una corsa troppo limitata, non riuscendo a raggiungere la distanza di sovra-corsa richiesta. Di norma, la corsa dell'attuatore dovrebbe essere superiore al 70-80% della corsa totale dell'interruttore.

• Placcatura sottile – aumento precoce della resistenza – Quando la placcatura dei contatti è troppo sottile, l'usura meccanica espone rapidamente il metallo di base, causando un aumento della resistenza di contatto al di sopra dei limiti accettabili ben prima che la durata meccanica sia esaurita.
• Viaggio eccessivo – Il funzionamento prolungato con una corsa eccessiva accelera l'affaticamento della molla/cupola, riducendo la durata sia meccanica che elettrica.
• Sovracorrente che causa saldatura a contatto o trasferimento di materiale – Il superamento della corrente nominale produce un intenso arco elettrico. I contatti possono saldarsi (il contatto NA non si apre) o trasferire materiale (il contatto NC non si chiude).

Fornite ai vostri clienti semplici istruzioni per verificare se un interruttore è effettivamente difettoso o se il problema risiede altrove.

Misurare la resistenza di contatto – Impostare il multimetro sulla portata di resistenza di 200 Ω (o in modalità continuità). Misurare la resistenza ai terminali dell'interruttore sia in posizione libera che in posizione azionata. Un interruttore funzionante correttamente presenta una resistenza stabile <100 mΩ. Letture >1 Ω o valori irregolari indicano un problema.

Ispezione visiva – Verificare la presenza di crepe nell'involucro, guarnizioni in gomma danneggiate, terminali scoloriti o corrosi. Polvere bianca (prodotto di ossidazione) o tracce di carbonio nero indicano un guasto alla guarnizione o danni da arco elettrico.

Controllare le saldature – Saldature fredde, quantità insufficiente di stagno o sfere di stagno che creano ponticelli tra i terminali vengono spesso scambiati per guasti agli interruttori.

Test di scambio – Sostituire l'interruttore sospetto con un'unità sicuramente funzionante dello stesso modello. Se il guasto si ripresenta con l'interruttore, quest'ultimo è difettoso.

3. Misure preventive e linee guida per la selezione (dalla causa principale alla specifica)

3.2 Scegliere la giusta tenuta (grado di protezione IP)

• Ambiente interno pulito – Il grado di protezione IP40 (protezione dalla polvere) è sufficiente.
• Ambiente industriale polveroso – Si consiglia un grado di protezione IP60 o superiore; tipi completamente sigillati
• Ambiente esterno o umido – Richiedono almeno un grado di protezione IP67 e contatti placcati in oro per prevenire guasti causati dall'umidità.

• Attenersi scrupolosamente al profilo di saldatura raccomandato (ad esempio, 260 ±5 °C per <5 secondi per la saldatura a onda).
• Evitate i flussi idrosolubili; sono altamente corrosivi per i componenti interni degli interruttori.
• Non applicare sollecitazioni meccaniche all'interruttore per almeno 1 minuto dopo la saldatura, per consentire all'involucro di raffreddarsi e solidificarsi nuovamente.

Per i carichi induttivi (relè, solenoidi, piccoli motori), utilizzare sempre un relè o un contattore intermedio. Far sì che il microinterruttore controlli solo la bobina a bassa corrente: ciò prolunga notevolmente la durata elettrica dell'interruttore.

Se è inevitabile azionare direttamente un carico induttivo ad alta corrente, scegliere un interruttore con una potenza nominale in corrente continua e con soppressione dell'arco integrata (ad esempio, soppressione magnetica).

4. Domande frequenti supplementari (parole chiave a coda lunga di alto valore)

Queste brevi coppie di domande e risposte sono perfette per i featured snippet di Google e per la ricerca vocale.

D1: Posso lavare un interruttore tattile?
R: La maggior parte degli interruttori tattili standard non è lavabile. I liquidi detergenti possono penetrare nell'alloggiamento, sciogliere i lubrificanti o corrodere i contatti. Per una pulizia leggera, utilizzare alcol isopropilico su un batuffolo di cotone solo sui terminali e lasciare asciugare completamente. Gli interruttori completamente sigillati (ad esempio, IP67) possono essere puliti localmente, ma verificare sempre la compatibilità del solvente con il materiale di tenuta.

D2: Perché un contatto normalmente chiuso (NC) si guasta anche quando l'interruttore non viene mai azionato?
A: I contatti NC sono sempre chiusi. In atmosfere corrosive, sul contatto fisso può formarsi lentamente una pellicola isolante. L'unica soluzione affidabile è quella di specificare contatti placcati in oro.

D3: Qual è la differenza tra durata meccanica e durata elettrica?
A: La durata meccanica è il numero di cicli che un interruttore può eseguire senza carico, spesso nell'ordine dei milioni. La durata elettrica è il numero di cicli sotto carico nominale; è sempre molto inferiore perché i contatti si usurano a causa di archi elettrici e trasferimento di materiale.

D4: Perché gli interruttori si guastano più spesso con carichi molto bassi?
A: A carichi più elevati, il piccolo arco elettrico che si verifica in fase di chiusura/apertura brucia le contaminazioni organiche sui contatti, esercitando un effetto "autopulente". Al di sotto del carico minimo applicabile, l'energia disponibile è insufficiente per pulire i contatti, pertanto si accumulano ossido e contaminanti, causando un guasto prematuro per circuito aperto.

D5: Cosa devo fare se gli interruttori sono stati conservati a lungo e presentano una resistenza più elevata?
A: I terminali potrebbero ossidarsi durante la conservazione. Si consiglia di utilizzare gli interruttori entro 6 mesi dalla consegna. Condizioni di conservazione: temperatura e umidità normali, al riparo dalla luce solare diretta e da gas corrosivi. Gli interruttori non utilizzati, dopo l'apertura della confezione originale, devono essere riposti in sacchetti antistatici.

5. Conclusione e invito all'azione

La maggior parte dei problemi relativi a scarsa conduttività, connessione instabile e guasto del contatto possono essere ricondotti a materiale di contatto, sigillatura, processo di saldatura o adattamento del carico .

Comprendendo queste cause profonde e applicando una selezione e una gestione adeguate, è possibile ridurre significativamente il tasso di guasti sul campo dei prodotti finali.
