Interruttore a ritenuta quadrato con terminale DIP da 8,5x8,5 mm

Interruttore a pulsante autobloccante/non bloccante a 6 pin DIP da 8,5x8,5 mm

Specifiche

Tipo: Interruttore a pulsante tattile per montaggio su PCB, 8,5*8,5 mm

Valori nominali: CC 30 V 0,1 A

Resistenza di contatto: ≤100 mΩ

Resistenza di isolamento: ≥100MΩ

Forza di azionamento: 230±70 gf

Corsa totale: 2,5±0,2 mm

Durata operativa: 3000 cicli

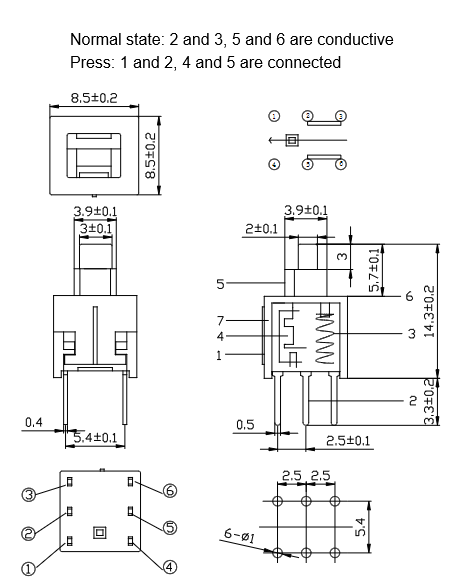

Schema

Interruttore tattile a scatto per elettronica industriale e di consumo

Caratteristica principale

Modalità autobloccante: Premere una volta per bloccare il circuito nello stato ON, premere di nuovo per rilasciarlo e tornare allo stato OFF,

Ideale per applicazioni di controllo della potenza e commutazione di modalità.

Modalità non bloccante: Premere per attivare, rilasciare per ripristinare, ideale per trigger momentanei, ingresso segnale, funzioni di ripristino.

Design DIP a 6 pin: Configurazione DPDT (Double Pole Double Throw) standard, supporta il controllo a doppio circuito, compatibile con layout PCB universali.

Feedback tattile: Sensazione di clic nitida e costante ad ogni azionamento, garantendo un funzionamento affidabile e la fiducia dell'utente.

Guida all'installazione e alla saldatura

Tipo di montaggio: Montaggio su PCB a foro passante

Raccomandazioni per la saldatura: Utilizzare il metodo di saldatura ad immersione automatica a 255℃. T

Il tempo massimo di saldatura non deve superare i 5 secondi per evitare un eccessivo surriscaldamento e danni ai componenti interni.

Nota di installazione: Assicurarsi del corretto allineamento dei pin con i fori del PCB, evitando di piegarli durante l'installazione.

Layout consigliato dei pad per PCB: Fornisce un design standard per i pad per interruttori a 6 pin da 8,5x8,5 mm, scaricabile per gli ingegneri.

FAQ

D1: Qual è la differenza tra interruttori autobloccanti e non autobloccanti da 8,5x8,5 mm?
A: Gli interruttori autobloccanti rimangono nello stato ON dopo la pressione, richiedendo una seconda pressione per spegnerli.

Gli interruttori non bloccanti (momentanei) si attivano solo quando vengono premuti e si ripristinano al rilascio.

D2: Quali certificazioni possiedono i vostri interruttori a ritenuta da 8,5x8,5 mm?
A: Tutti i nostri interruttori sono conformi alle normative RoHS, ISO9001, ISO14001, 1045001, REACH e ad altre certificazioni.

D3: Qual è la quantità minima d'ordine (MOQ) per gli interruttori personalizzati da 8,5x8,5 mm?
A: Il quantitativo minimo d'ordine (MOQ) standard è di 5.000 pezzi e supportiamo ordini personalizzati per piccoli lotti per progetti di ricerca e sviluppo.

D4: Potete fornire modelli 3D o file CAD per l'interruttore da 8,5x8,5 mm?
A: Sì, forniamo gratuitamente disegni quotati 2D e file STEP 3D per tutti i nostri prodotti standard.

D5: Quali sono i tempi di consegna per la produzione di massa?
R: I tempi di consegna standard sono di 7-15 giorni dopo la conferma del campione, ma offriamo una produzione accelerata per gli ordini urgenti.
