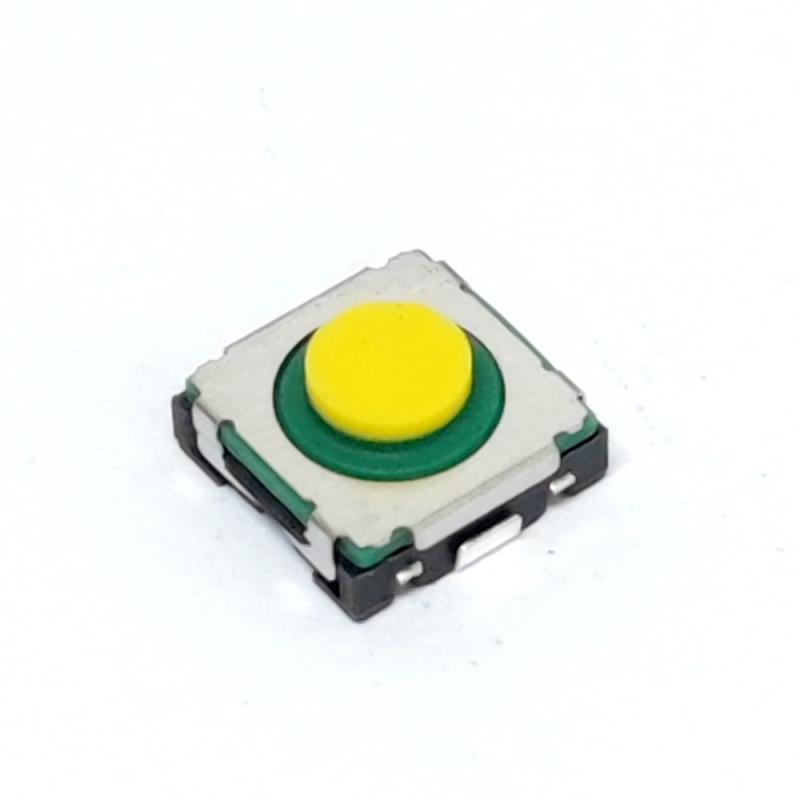

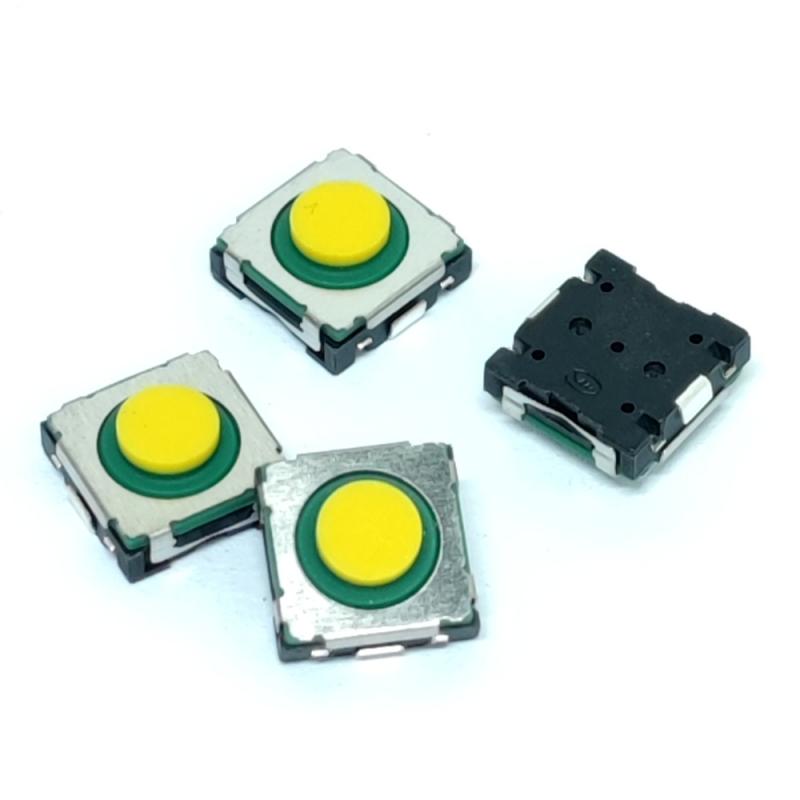

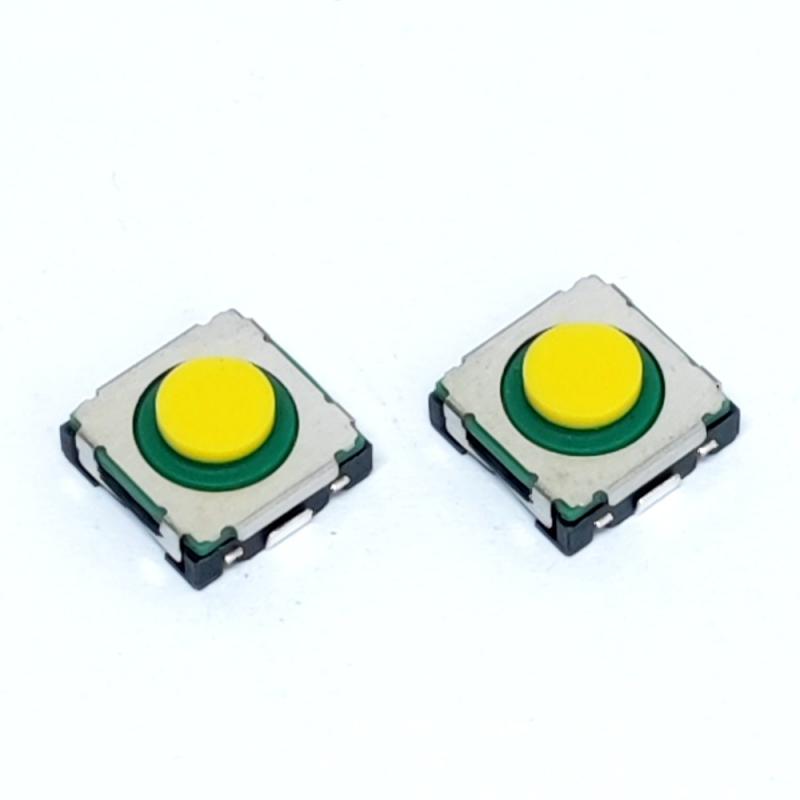

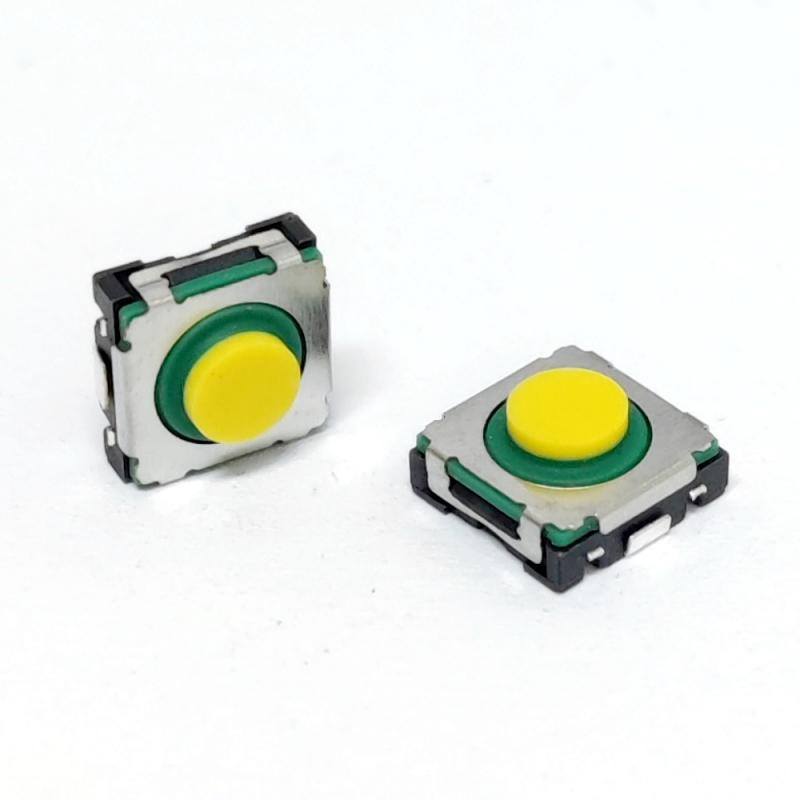

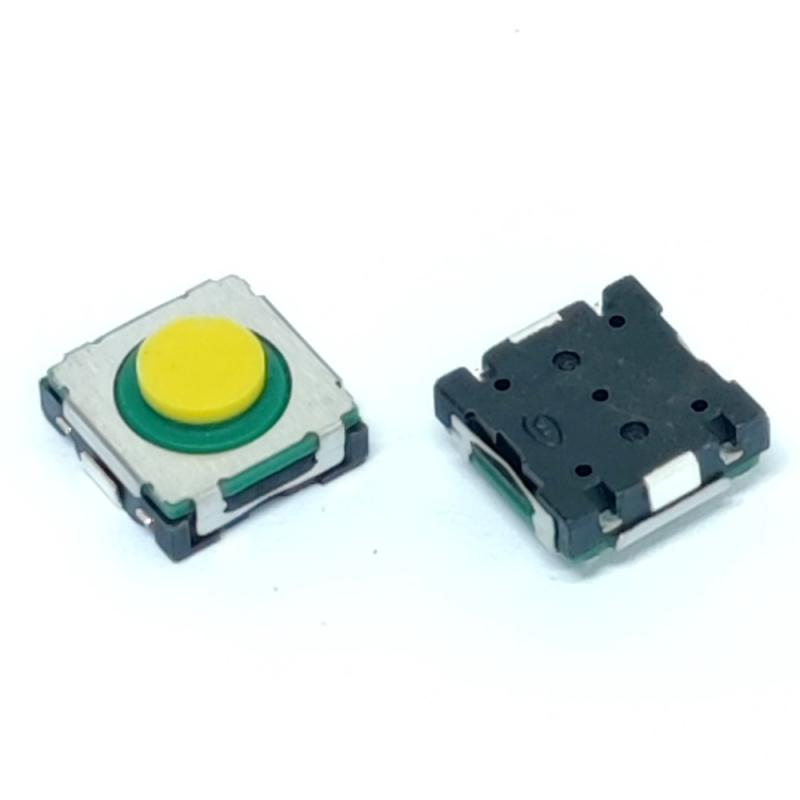

Microinterruttore tattile silenzioso con attuatore rotondo a 2 pin SMT

Interruttore tattile SMT ad azionamento superiore ad alta forza 7N

Specifiche tipiche

Forza di azionamento: 700±150gf

Durata operativa: 100.000 cicli

Corsa completa: 0.9±0.3mm

Forza di ritorno: 100gf Min

Altezza del prodotto: 4.05±0.2mm

Schema elettrico dell'interruttore tattile

Interruttore tattile sostitutivo della serie ALPS SKST

Caratteristiche principali e vantaggi

Feedback tattile superiore: Dotato di una corsa intermedia di 0.9mm e di un'elevata forza di azionamento (fino a 4N), offre un clic distinto e sicuro che previene pressioni accidentali—fondamentale per pannelli di controllo automobilistici e industriali.

Durata eccezionale: Certificato per una durata meccanica fino a 100.000 cicli, garantendo affidabilità a lungo termine nelle applicazioni ad alto utilizzo.

Costruzione robusta: Intervallo di temperatura operativa da -40°C a +85°C con circuito SPST-NO (Off-Mom) e un ingombro compatto di 8.3mm x 8.3mm.

Terminazioni versatili: Disponibile con terminali Gull Wing o J-Bend, supportando i processi standard di saldatura SMT.

Pronto per l'applicazione: Confezionato in Tape & Reel (1.500 pezzi/rotolo) per l'assemblaggio automatizzato.

FAQ

1. Questo interruttore può sostituire direttamente l'ALPS SKSTACE010?

Sostituzione diretta pin-to-pin. Presenta un package SMD standard di circa 8.3 × 8.3 mm e un design con terminali a J, consentendo la saldatura diretta senza modificare il layout del PCB.

2. Come si percepisce durante l'utilizzo e qual è la sua durata?

Rientra nella categoria della "sensazione netta", offrendo un feedback tattile distinto. Le specifiche principali includono una forza di azionamento di 7.0 N, una distanza di corsa di 0.9 mm,

e una durata meccanica di 100.000 cicli—sufficiente a coprire il 95% degli scenari applicativi reali.

3. Ci sono aspetti specifici a cui prestare attenzione durante la saldatura?

Questo è un punto tecnico critico. Non pulire l'interruttore; evitare che il flussante penetri dalla parte superiore dell'interruttore;

non applicare flussante ai terminali o al PCB prima della saldatura; e attenersi rigorosamente ai profili di temperatura consigliati per la saldatura a rifusione e manuale.

Altre opzioni

Codice componente: KAN8540-04053M0101 KAN8540-04055C0101 KAN8540-040556T0101

Forza di azionamento: 400±80 gf 260±50 gf 700±150 gf

Stelo: Bianco Giallo Giallo+Verde
