Interruttori tattili SPST-NO con montaggio superficiale DC16V 50mA

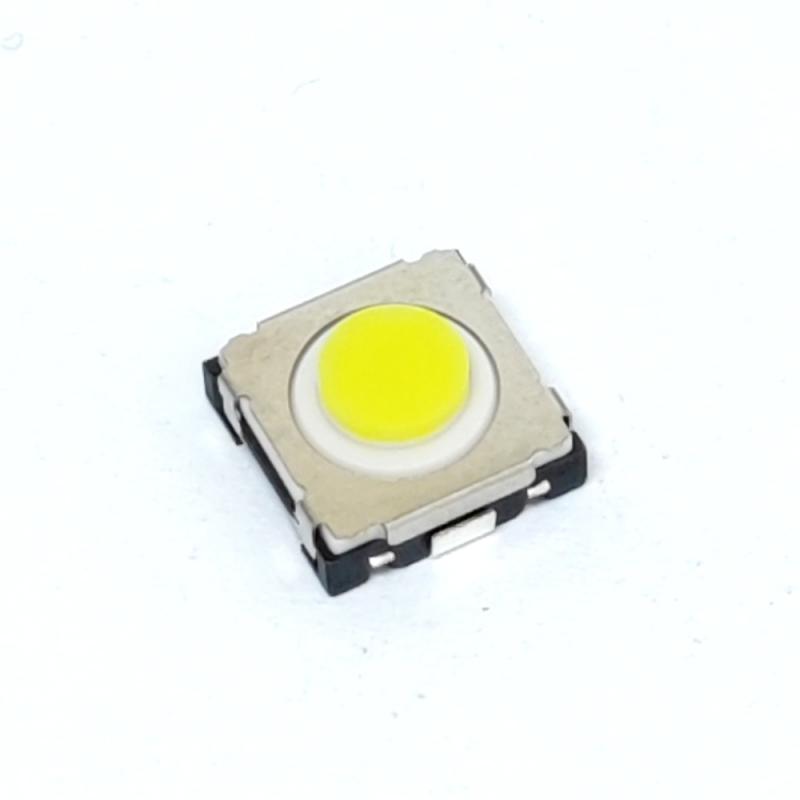

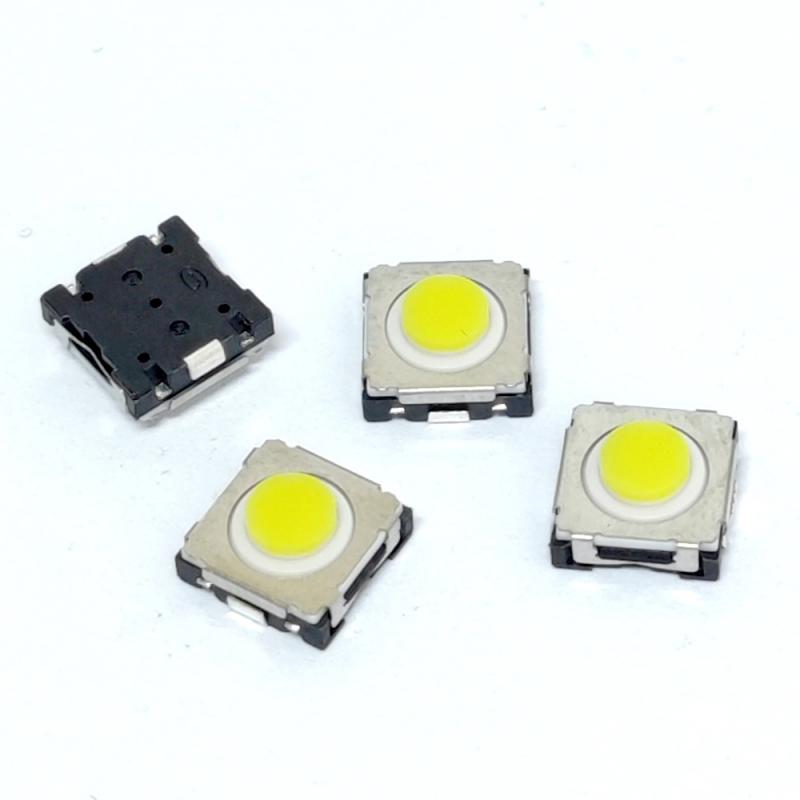

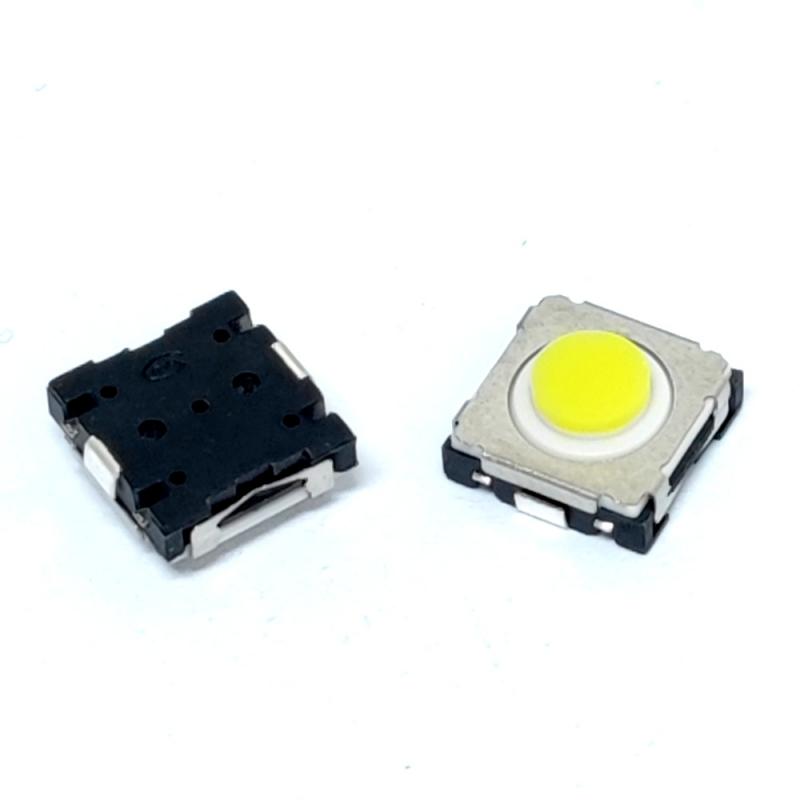

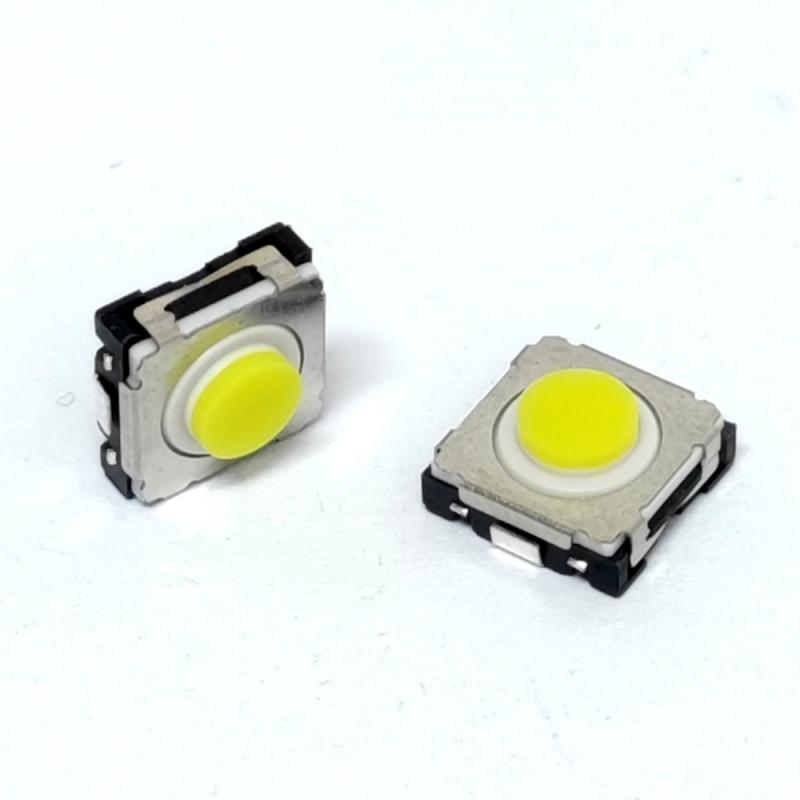

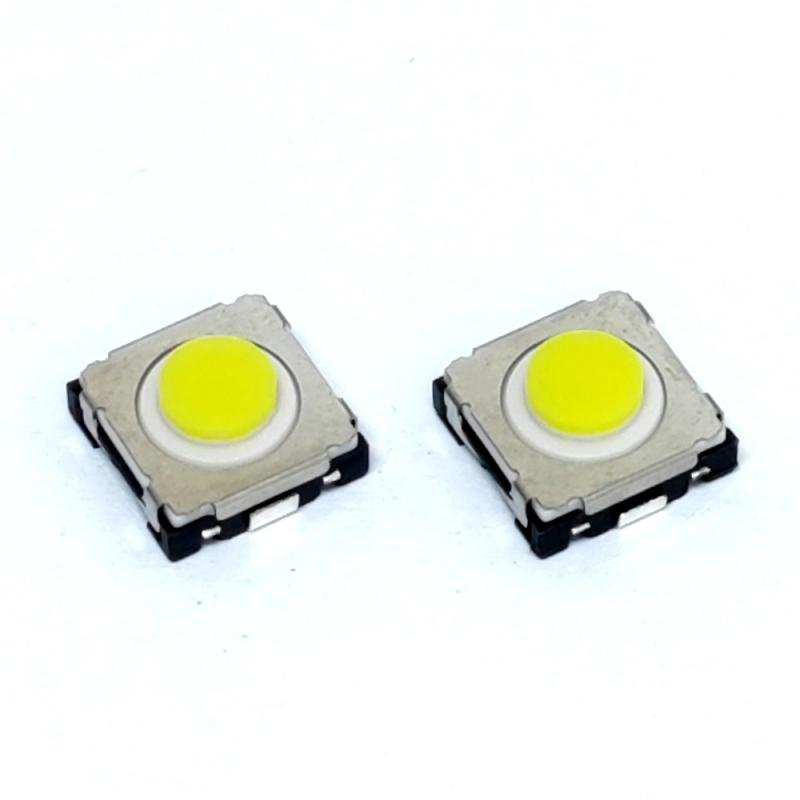

Interruttore tattile quadrato a pulsante giallo da 8,3 mm con stelo morbido

Specifiche tipiche

Forza di azionamento: 260±50 gf

Durata operativa: 100.000 cicli

Corsa completa: 0,7±0,2 mm

Forza di ritorno: minimo 20 gf

Altezza del prodotto: 4,05±0,2 mm

Schema dell'interruttore tattile

Interruttore tattile sostitutivo della serie ALPS SKST

Caratteristiche principali e vantaggi

Feedback tattile superiore: presenta una corsa intermedia di 0,9 mm e un'elevata forza di azionamento (fino a 4 N), offrendo un clic distintivo e sicuro che impedisce pressioni accidentali, fondamentale per pannelli di controllo automobilistici e industriali.

Durata eccezionale: classificato per una vita meccanica fino a 100.000 cicli, garantendo affidabilità a lungo termine in applicazioni ad alto utilizzo.

Costruzione robusta: intervallo di temperatura operativa da -40°C a +85°C con circuiteria SPST-NO (Off-Mom) e un ingombro compatto di 8,3 mm x 8,3 mm.

Terminazione versatile: disponibile con terminali ad ala di gabbiano o a J, supportando i processi standard di saldatura SMT.

Pronto per l'applicazione: confezionato in nastro e bobina (1.500 pezzi/bobina) per l'assemblaggio automatizzato.

Domande frequenti

1. Questo interruttore può sostituire direttamente l'ALPS SKSTACE010?

Una sostituzione diretta pin-to-pin. Presenta un contenitore SMD standard di circa 8,3 × 8,3 mm e un design a terminali a J, consentendo la saldatura diretta senza modificare il layout del PCB.

2. Come si percepisce nell'uso e qual è la sua durata?

Rientra nella categoria della "sensazione netta", offrendo un feedback tattile distintivo. Le specifiche principali includono una forza di azionamento di 7,0 N, una corsa di 0,9 mm,

e una durata meccanica di 100.000 cicli, sufficiente a coprire il 95% degli scenari applicativi reali.

3. Ci sono aspetti specifici a cui prestare attenzione durante la saldatura?

Questo è un punto tecnico critico. Non pulire l'interruttore; evitare che il flussante penetri dalla parte superiore dell'interruttore;

non applicare flussante ai terminali o al PCB prima della saldatura; e attenersi rigorosamente ai profili di temperatura consigliati per la saldatura a rifusione e la saldatura manuale.

Più scelte

Codice componente:KAN8540-04053M0101KAN8540-04055C0101KAN8540-040556T0101

Forza di azionamento: 400±80 gf 260±50 gf 700±150 gf

Stelo: Bianco Giallo Giallo+Verde
